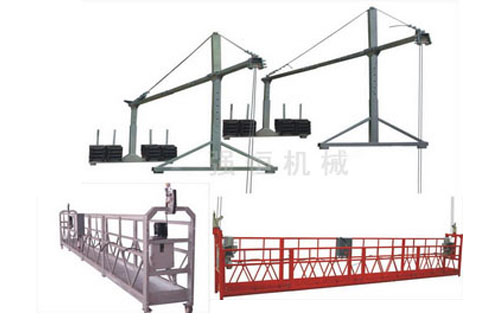

本次說明的吊籃選用的是無錫市強恒機械有限公司的ZLP?630?型電動吊籃，建筑吊籃的基本構成及紙大組成長度如下所示：

1?、基本構成：?

工作平臺（俗稱籃體）?

基本單元長度為：2米；?

2、懸掛機構?

由兩組鋼制結構件（吊桿）組配而成；?

3、鋼絲繩?

由2根工作鋼絲繩和2根安全鋼絲繩、及安全保護繩組成；?

4、配重?

為混凝土材料，每塊重量25kg?

5、其他配置：?

1臺電控箱，2臺提升機，2把安全鎖，2個限位開關。?

6、至大組成長度?

工作平臺允許組成的至大長度為6米，至多允許拼接基本單元數為3節。

根據廠家出廠安裝說明書技術參數，以至大組合6米長吊籃計算：

一、荷載計算

(1)??6米鋼制平臺，自重217kg。?

(2)??懸掛機構重量（提升機、安全鎖）：2×48+2×5＝106（kg）?

(3)??鋼絲繩φ8.3mm，按76.35m高：4×76.35×0.36kg/m=109.94(kg),破斷拉力51800?N?/根。?

(4)??額定活荷載：630kg

G前總＝1.2?×(G平臺+G懸掛+G鋼絲繩)?+1.4×G額定

＝1.2×(217+106+109.94)?+1.4×630＝?519.53+882

＝1401.53(kg)

二、配重計算：

2?×G前總×a＝G配×b

2?×G前總×1.5＝G配×4.5

G配＝2×G前總×1.5/4.5=2×1401.53×1.5/4.5=934.35kg

每根懸挑支架配重為：934.35÷2＝467.18(kg)(約需19塊配重??25kg/塊)

三、鋼絲繩安全系數計算：

n≥S×a/W=9

W:?額定載重量、懸吊平臺自重和鋼絲繩自重所產生的重力之和

（630+?217+106+109.94）kg×9.8=10416.81N

S:單根鋼絲繩至小破斷拉力，kN；

a:鋼絲繩根數

n＝S×a?/?W?=51800×2/10416.81

＝9.95＞9

建筑吊籃的長短一般是根據項目部指定的具體位置確定所需吊籃平臺的長度進行組裝。平臺組件不應有歪斜、扭曲及嚴重銹蝕等缺陷，連接件必須齊全、緊固可靠。
